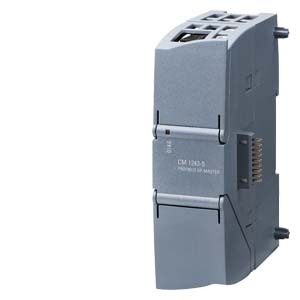

北京德爾西曼西門子交換機6GK7243-5DX30-0XE0通信模塊
信息來源：北京德爾西曼 發布時間：2019-09-26 10:22:47 點擊次數：0
北京西門子交換機6GK7243-5DX30-0XE0 通信模塊
傳輸速率
傳輸率
● 在第一個接口處 / 符合 PROFIBUS 9.6 kbit/s ... 12 Mbit/s
接口
接口數量 / 符合工業以太網 0
電氣連接數量
● 在第一個接口處 / 符合 PROFIBUS 1
● 適用于電源 1
電氣連接規格
● 在第一個接口處 / 符合 PROFIBUS 9 針 Sub-D 插口 (RS485)
● 適用于電源 3 針端子排
電源電壓、電流消耗、功率損耗
電壓類型 / 電源電壓 DC
供電電壓 / 外部 24 V
供電電壓 / 外部 / DC 時 / 額定值 24 V
相對正公差 / DC 時 / 24 V 時 20 %
相對負公差 / DC 時 / 24 V 時 20 %
6GK7243-5DX30-0XE0 保留變更權利
起始頁 1/ 3 2019/9/21 © Copyright Siemens消耗電流
● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 0.1 A
損耗功率 [W] 2.4 W
環境條件
環境溫度
● 在垂直安裝時 / 運行期間 0 ... 45 °C
● 在水平安裝時 / 運行期間 0 ... 55 °C
● 存放期間 -40 ... +70 °C
● 運輸期間 -40 ... +70 °C
相對空氣濕度
● 25 °C 時 / 無冷凝 / 運行期間 / 最大值 95 %
防護等級 IP IP20
結構、尺寸和重量
模塊格式 緊湊型模塊 S7-1200 一倍寬
寬度 30 mm
高度 100 mm
深度 75 mm
凈重 0.134 kg
緊固類型
● 35 mm DIN 導軌安裝 是的
● S7-300 異型導軌安裝 不
● 墻壁安裝 是的
產品特點、功能、組件 / 概述
模塊數量
● 每個 CPU / 最大值 3
性能數據 / PROFIBUS DP
服務 / 作為 DP 主站
● DPV1 是的
DP 從站數 / 連接 DP 主站 / 可運行 16
數據量
● 輸入端的地址區的 / 作為 DP 主站 / 總計 512 byte
● 輸出端的地址區的 / 作為 DP 主站 / 總計 512 byte
● 輸入端的地址區的 / 各個 DP 從站 244 byte
● 輸出端的地址區的 / 各個 DP 從站 244 byte
● 診斷數據的地址區的 / 各個 DP 從站 240 byte
服務 / 作為 DP 從站
● DPV0 不
● DPV1 不
