　　大型DCS系統適用于鍋爐、供暖、熱能、化工、鋼鐵和建材等高要求的工業控制領域。在鍋爐控制中，特別適用于大中型燃煤鍋爐、循環流化床鍋爐等系統控制。

　　大型DCS控制系統功能及特點

　　一、具有開放性結構，可擴展性極強

　　1、分“域”結構

　　采用“域”的概念。把整個大型控制系統用高速實時冗余網絡分成若干相對獨立的分系統，一個分系統構成一個域，是一個功能完整的DCS系統。

　　2、國際性的開放的現場總線標準

　　3、標準的Client/Server結構

　　4、開放的網絡結構

　　▲冗余的100Mbps以太網

　　▲標準的RS485，RS232通信協議(MODBUS協議)

　　▲FF協議的現場總線接口和無線通信規約

　　5、開放的操作系統

　　采用WINDOWSNT操作系統，并提供ODBC和OPC接口;

　　6、標準的控制組態工具

　　系統采用IEC1131-3標準的控制組態工具，可為用戶提供SFC(順序流程圖)、FBD(功能塊圖)、LD(梯形圖)、ST(結構文本)等方式進行控制組態。

　　二、最先進的系統性能

　　大型DCS控制系統，以其強大的網絡體系和處理硬件，支持非常強大的軟件功能，幾乎可以滿足所有用戶的要求。

　　▲服務器選擇高性能的工業控制計算機，CPU主頻不低于2GHz，內存不小于512M，硬盤不小于80G;

　　▲操作員站和工程師站：CPU采用Pentium4以上處理器，主頻不低于1GHz，內存不小于256M，硬盤不小于40G，顯示器分辨率1600×1280;

　　▲控制站主控單元：CPU PentiumII以上，帶32M內存，配有2M顯存;

　　▲各I/O信號處理單元全部為智能結構。

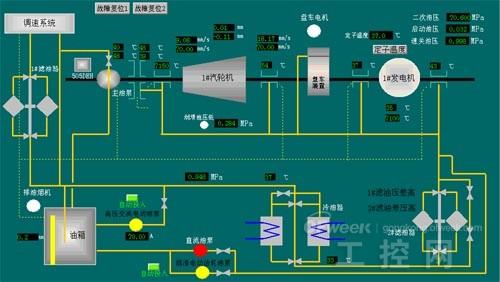

　　▲豐富的全漢字圖形組態，可以實現復雜漂亮的圖形界面，并支持動畫技術、圖形縮放技術、多級窗口技術、各種數據、曲線、棒圖、各種儀表盤等的實時顯示;

　　▲功能強大的控制組態可實現各種批處理流程、PID回路、復雜回路、邏輯回路、混合回路以及先進控制算法和特殊的配方控制等;

　　▲豐富的歷史記錄分析和處理、日志記錄處理、報警記錄的統計報告、事故追憶的統計分析報告等;

　　三、系統硬件和軟件的高可靠性

　　▲在I/O處理單元上采用小模塊結構，使危險進一步分散;

　　▲具有控制回路模塊，可實現兩路PID控制，串級控制，補償控制、快速動作回路等;

　　▲每路信號在接口處都增加了多重過壓和過流保護措施，使得各板在大信號干擾下不損壞;

　　▲參照核電安全計算機系統設計標準，采取了大量的措施確保軟件可靠性。

　　▲操作站等采用WindowsNT操作系統，控制站則采用QNX以確保控制站的可靠性和實時性。
